Eftersom att jag fått lite stålprofiler över sedan tidigare som bara ligger och skräpar i garaget, och eftersom att mitt nuvarande fräsbord till CNC-fräsen är för lågt, och för rangligt, så var det dags att ta tag i saken och bygga ett nytt fräsbord. Denna gång av modell ordentligt med både spånficka och elskåp i samma enhet.

Bygget började med att måtta upp och kapa till lite profiler av diverse löst material jag hade liggandes.

Sedan fick MIG-svetsen arbeta lite, och med hjälp av diverse vinkelhakar blev det iallafall ganska rakt..

Ungefär här var stålprofilerna jag hade slut, så jag blev tvungen att hämta lite mer. Testade lasta tungt på On-Railsen jag köpt, och det fungerade bara fint..

För att få bordet att stå stabilt hade jag tidigare beställt riktiga maskinfötter, och för att få bästa möjlighet att justera dessa byggde jag fotfästen av L-profil..

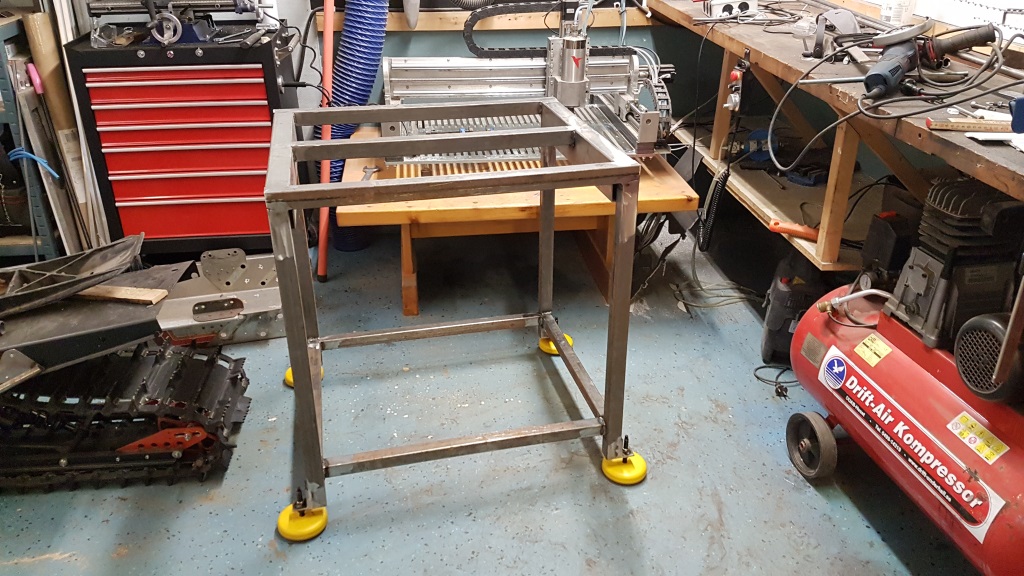

.. och vips så stod bordet finfint på stadiga justerbara fötter..

Nästa steg blev att designa och bocka till en spånficka där tanken är att alla spån som trillar genom fräsbädden ska hamna..

Denna kapade jag och bockade i 1,5mm rostfri plåt enligt samma princip som jag använt tidigare på skoterbygget. Kapar halvvägs genom plåten med vinkelslipen och handbockar sedan, fungerar finfint!

För att fästa upp spånfickan och stabilisera bordet gjorde jag ett ordentligt skensystem i 35mm fyrkantprofil.

.. och vips så går spånfickan finfint att montera och tömma.

Bockade och svetsade lite snabbt ihop ett elskåp som passade under bordet, och sedan var det dags för lack. Biltemas mattsvarta lackfärg får duga..

För att kunna montera och justera fräsen på bordet så borrade jag upp och gängade de tidigare 10mm hålen i fräsbädden till M12..

När detta var gjort fick jag hjälp att lyfta upp fräsen på bordet, den är TUNG! Lite justeringar krävdes innan det blev riktigt bra.

Skruvade fast en MDF-skiva i botten på elskåpet och installerade alla elkomponenter som ska in..

Resultatet blev skapligt rent och snyggt. Det ska kapas till en plexiglasskiva som ska täcka in hela skåpet så att det inte blir problem med förirrade metallspånor som letar sig in i fel utrymmen..

Drog allt till ett 16A trefasintag på baksidan, så kan man koppla ur hela kalaset och flytta runt det om man skulle önska. Dock önskar man inte det, för fräsen med bordet är nästan oflyttbar om man inte är ett par starka personer som hjälps åt. Den här kommer inte att flytta på sig självt direkt, och slutresultatet blev ungefär så som jag hade tänkt mig..

Fräsen är testkörd och fungerar finfint, nu ska den bara lyftas på plats igen och jag ska ordna en kort 3-faskabel att koppla in det hela med.

Allt som allt ett bra sätt att göra sig av med lite metallskrot, och få en fräsuppgradering på köpet. Kvar att göra är att bygga hyllplan till utrymmet under fräsen, där diverse fräsmaterial ska få husera.. Lite glasfiber, kolfiber och en hel del plast och aluminium..
